СТАБИЛИЗАТОРЫ ТОКА ДЛЯ ЗАРЯДА ЕМКОСТНЫХ НАКОПИТЕЛЕЙ ЭНЕРГИИ

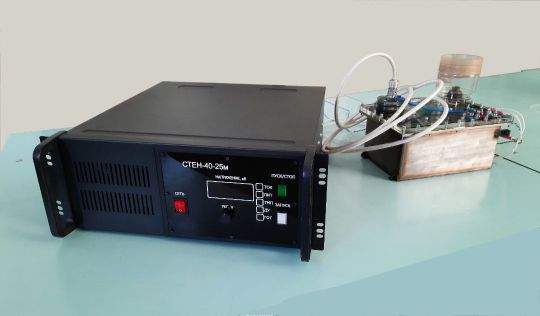

СТЕН-40-25М

СТЕН-40-25М

• Максимальная мощность – 1.25 кВт.
• Выходное напряжение, регулируемое – 1-40 кВ.
• Выходной зарядный ток – 25 мА.
• Режим стабилизации выходного тока с отсечкой по выходному напряжению.

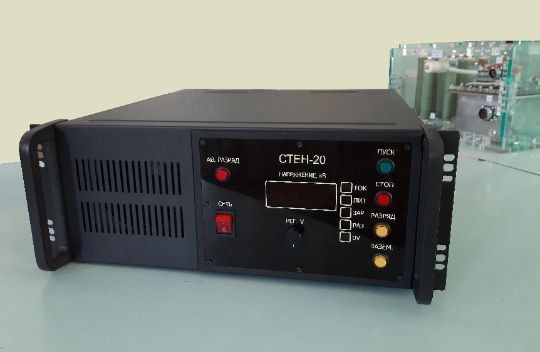

СТЕН-20

СТЕН-20

• Максимальная мощность – 1.5 кВт.
• Выходное напряжение, регулируемое – 1-20 кВ.
• Выходной зарядный ток – 60 мА.
• Режим стабилизации выходного тока с отсечкой по выходному напряжению.

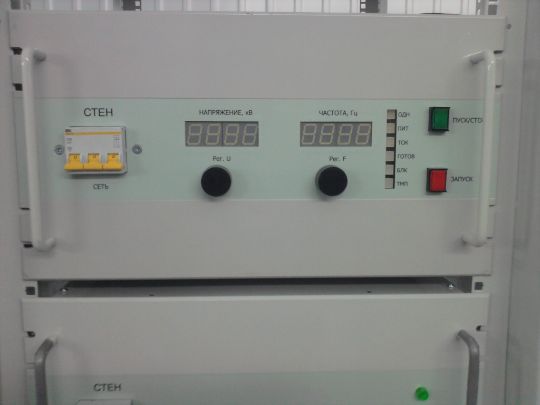

СТЕН

СТЕН

Стабилизатор тока емкостного накопителя СТЕН, состоящий из трех идентичных блоков размером 6U и маслонаполненного трансформаторно-выпрямительного узла. Применяется в составе ускорительной установки для получения мощных электронных пучков.
• Номинальная мощность – 50 кВт.
• Выходное напряжение, регулируемое – 1-20 кВ.
• Выходной зарядный ток – 5 А.
• Режим стабилизации выходного тока с отсечкой по выходному напряжению и режимом релейной подкачки.

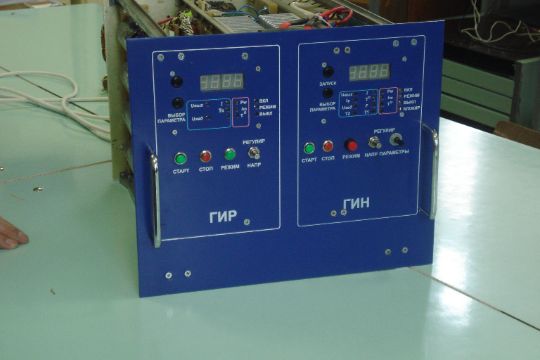

ГИН ГИР

ГИН, ГИР

Источник питания для заряда емкостного накопителя (ГИН) совмещенный с источником размагничивания силового повышающего трансформатора (ГИР). Используются в составе ускорительной установки для обеззараживания сточных вод.
• Номинальная мощность – 8 кВт.
• Выходное напряжение – 0.1-3 кВ, 2%.
• Выходной зарядный ток – 5 А.
• Режим стабилизации выходного тока с отсечкой по выходному напряжению и режимом релейной подкачки.
• Ручное и дистанционное управление (RS485/Modbus RTU).

ИСТОЧНИКИ ПИТАНИЯ ДЛЯ ПЛАЗМЕННЫХ ТЕХНОЛОГИЙ

СТЕН-40-25М

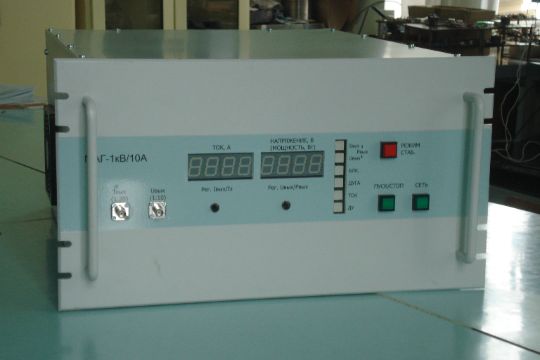

ИСТОЧНИК ПИТАНИЯ МАГНЕТРОННЫХ РАСПЫЛИТЕЛЬНЫХ СИСТЕМ МАГ-1КВ/10А

• Номинальная мощность – 6 кВт.
• Выходное напряжение (переменное для дуального магнетрона или импульсное с регулируемым коэффициентом заполнения) – 0.1-1.0кВ.
• Частота выходного напряжения – 40 кГц.
• Время срабатывания блока дугогашения – не более 2 мкс.
• Выходной ток – 0.1-10 А.
• Режим стабилизации выходного тока, напряжения или мощности – не хуже 2%.
• Ручное и дистанционное управление (RS485/Modbus RTU).

СТЕН-20

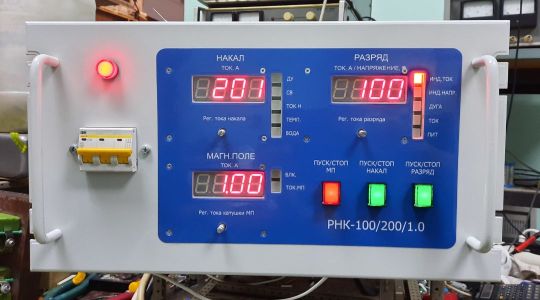

КОМПЛЕКСНЫЙ ИСТОЧНИК ОБЕСПЕЧЕНИЯ РАЗРЯДА, НАКАЛА И МАГНИТНОГО ПОЛЯ ДЛЯ ПЛАЗМЕННЫХ ТЕХНОЛОГИЙ

РНК-100/200/1.0 (ток разряда до 100А, 70В, ток накала 50Гц до 200 А, 20В, постоянный ток магнитной катушки до 1 А, 300В).

Варианты источников разряда и накала:
• Источник питания накала с выходным током повышенной частоты (до 10 кГц).
• Источник питания накала с регулируемыми параметрами выходного тока: постоянный, импульсный, переменный (в том числе ассиметричный). До 5 кГц.
• Импульсные источники разряда и накала с возможностью синхронизации. Уровень тока до 1000 А (до 2000А при сложении).

СТЕН

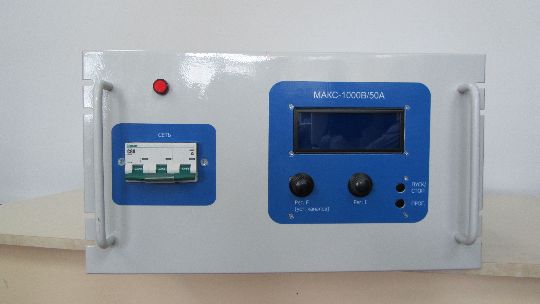

МОДУЛЯТОРНЫЙ ИСТОЧНИК ПИТАНИЯ ДЛЯ УСТАНВКИ НАНЕСЕНИЯ АЛМАЗОПОДОБНЫХ ПОКРЫТИЙ

• Номинальная мощность – 50 кВт.
• Максимальное выходное напряжение – 1000 В.
• Максимальный выходной ток – 50 А.
• Частота модуляции – 40 кГц.
• Частота переключения каналов – 1 кГц.
• Число каналов – 10. (Программируемая комбинация работы каналов).
• Режим стабилизации выходного тока – 1%.
• Ручное и дистанционное управление (RS485/Modbus RTU).

ГИН ГИР

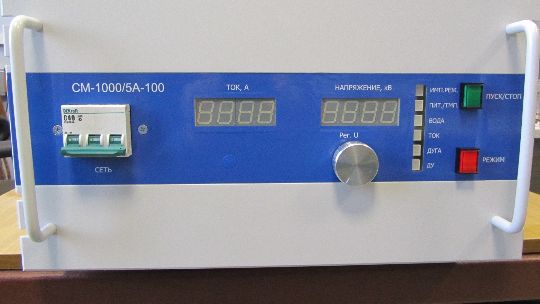

ИСТОЧНИК ПИТАНИЯ СМЕЩЕНИЯ СТОЛА ДЛЯ ПЛАЗМЕННЫХ ТЕХНОЛОГИЙ

• Номинальная мощность – 15 кВт.
• Выходное напряжение (постоянное/импульсное до 50 кГц) – 1000 В.
• Выходной ток – 1.0 - 15.0 А.
• Частота – 1 - 50 кГц.
• Коэффициент заполнения выходного импульса (в имп.реж.) – 0.1 - 0.9.
• Режим стабилизации выходного напряжения – не хуже 2%.
• Система дугогашения – не более 2 мкс.
Ручное и дистанционное управление (RS485/Modbus RTU).

ИСТОЧНИКИ ПИТАНИЯ И МОДУЛЯТОРЫ ЛАЗЕРОВ

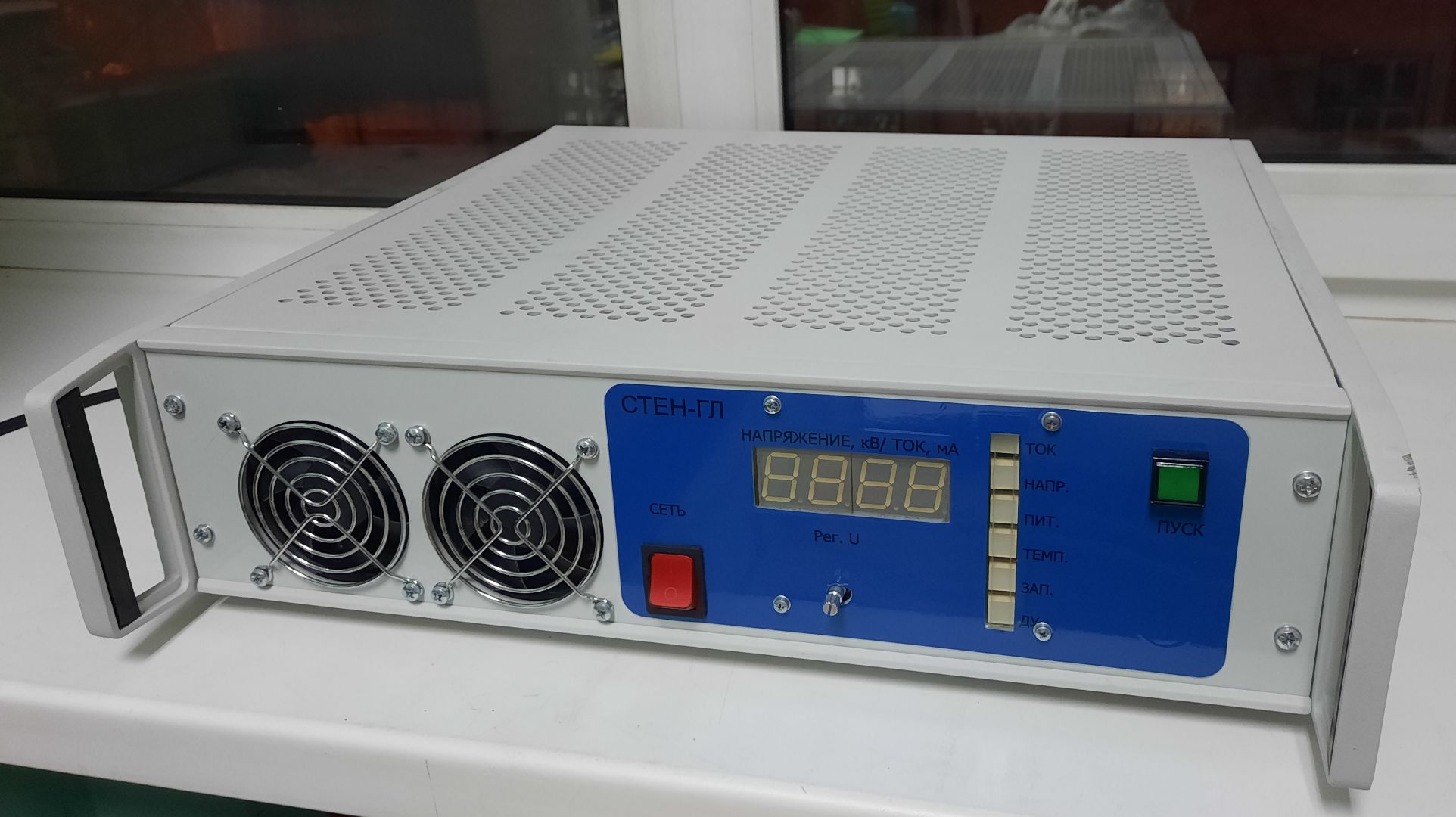

Лазер

Система питания лазеров на парах металлов и в ряде случаев и других включает в себя два компонента. Первый это предварительный источник высокого напряжения, обеспечивающий заряд накопительного конденсатора. Второй - модулятор, осуществляющий формирование импульса высокого напряжения на газо-разрядной трубке.

ВЫСОКОВОЛЬТНЫЕ ИСТОЧНИКИ ПИТАНИЯ

Изготавливаем высоковольтные источники малой и средней мощности с уровнем напряжения до 15 кВ и частотой выходных разрядных импульсов до 20 кГц.

МОДУЛЯТОРЫ

Разработка и изготовление тиратронных и полупроводниковых модуляторов лазеров на парах металлов.

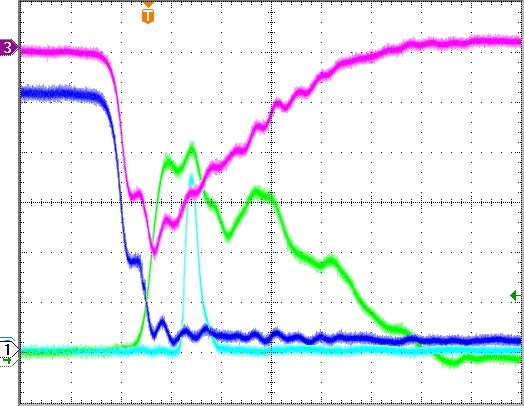

Напряжение (кр.) и ток (зел.) ГРТ
Напряжение тиратрона (син.)
Излучение ГРТ

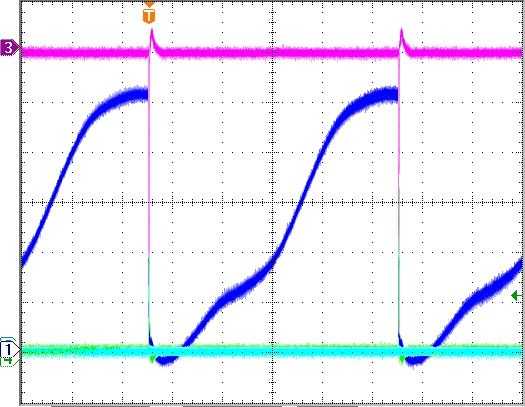

Напряжение (кр.) ГРТ
Напряжение тиратрона (син.)

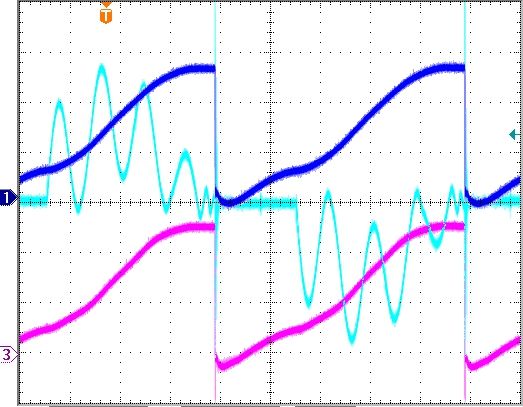

Напряжение (син. и кр.) двух ГРТ
Ток заряда накопительных
конденсаторов
